Može li spojnica provodnika osigurati stabilnu vezu?

Mehanica stabilnosti spojnika vodika pod vibracijama i stresom

Za inženjere za održavanje postrojenja i dizajnere električnih sistema, mehanički integritet spojnika za vodovod je jednako važan kao i njegova električna provodljivost. Električna veza koja je fizički labava ili neadekvatno obezbeđena je tempirana bomba u industrijskom okruženju. Vibracije teških mašina, stalni brbljanje automatizovanih transportera i udarni tereti željezničkog i drumskog prevoza sve to nanose neumoljivi pritisak na ove komponente. Vremenom, ovaj stres može uzrokovati da se konektor sa nitama odmakne, da se metalni kućišta razbiju i da se zaštitni pečat razbije. Rezultat toga nije samo pad kvaliteta signala, već i ozbiljna opasnost za bezbednost. Izloženi provodnici stvaraju rizik od lukovanja, kratkog spoja, pa čak i požara na opasnim mestima. Da bi zaštitili opremu i radnike, inženjeri moraju odabrati i instalirati konektor za vodovod sa dubokim razumevanjem kako mehaničke sile utiču na dugoročnu pouzdanost.

Fizika oslobađanja izazvano vibracijama

Kada se konektor sa žicama za provod veže za kućište, trenje između žicama čvrsto ga drži na mjestu. Međutim, u vibracijskom okruženju, ovo trenje je stalno izazovano. Dok se mašina trese, spojnica doživljava mikroskopska bočna i osna pomicanja. Ovi mikro pokreti, ponavljeni milione puta, postepeno smanjuju koeficijent trenja između nitki. Kada trenjanje padne ispod kritičnog praga, spojnik počinje da se malo okreće unazad. Tokom nekoliko nedelja ili mjeseci, ovo sporo kretanje može uzrokovati da se konektor potpuno odvije. Ovaj fenomen, često nazvan samo-oslobađanjem, je primarni način neuspeha za standardne konektorske konektorske konektorske konektorske konektorske konektorske konektorske konektorske konektorske konektorske konektorske konektorske konektorske konektorske konektorske konektorske konektorske konektorske Problem se pogoršava prisustvom maziva, koji smanjuju trenje, ili promjenama temperature, zbog kojih se metalni dijelovi šire i skupljaju, što dodatno oslabljava držač.

Zašto se geometrija niti određuje u vezi sa opterećenjem

Dizajn niti ima veliki uticaj na to koliko dobro spojnica odupire otpuštanju. Konjske nitke, kao što su one koje se nalaze na priborima za NPT, imaju jasnu prednost u odnosu na ravne nitke. Budući da se prečnik niti povećava kako se fiksna oprema steže, bočni zidovi niti se prisiljuju da se zatvore u čvrsti klin. Ova akcija klin stvara mehaničku blokadu koja je inherentno otporna na vibracije. Fino-grupe niti, koje imaju veći broj niti po centimetru, nude još jednu prednost. Oni pružaju veću ukupnu površinu za trenje, što ih čini težim za povlačenje. Međutim, fine nitke zahtijevaju precizno poravnanje tokom instalacije; ako se pokrenu pod uglom, lako se mogu ukrasti, uništavajući integritet veze. Da bi se to riješilo, napredni konstrukcije konektora sada uključuju samonapravljive profile niti. Prvobitno razvijeni za zahtjevnu avio-svemirsku industriju, ovi jedinstveni profili su dizajnirani da povećaju trenje pod dinamičkim opterećenjem. Kada konektor doživljava vibracije, snage zaključavanja se zapravo povećavaju, sprečavajući rotacijsko puzanje.

Ključna uloga sekundarnih mehanizama za zaključavanje

Dok napredne geometrije niti pružaju jak primarni grip, primjene koje su kritične za misiju često zahtijevaju sekundarni mehanizam zaključavanja. Ovi uređaji pružaju dodatni sloj sigurnosti, osiguravajući da spojnica ostane čvrsta čak i ako se niti počnu otpustiti. Česti primjer je matica sa podeljenim sponom, koja koristi navojni ovratnik koji se mehanički veže na tijelo spoja. Kada se jednom instalira, razdvojena matica fizički sprečava rotaciju. Proljetni zatvarači i blokadne žlijezde nude sličan nivo zaštite aktiviranjem mehaničkog zaustavljanja. U terenskim instalacijama gdje je prostor ograničen i alat sa obrtnim momentom je teško koristiti, prstenovi sa blokadom na kamama pružaju odlično rešenje. Operater može ručno stisnuti prsten dok se ne ugasi na svoje mjesto, stvarajući robusnu mehaničku bravu bez potrebe za preciznim merenjem obrtnog momenta. Ove sekundarne brave su posebno korisne u aplikacijama velike vrijednosti, kao što su centri podataka ili proizvodnja kontinuiranog procesa, gdje je čak i kratak gubitak veze neprihvatljiv.

Odvajanje vodorava pomoću ublažavanja napetosti

Vibracija ne djeluje samo na sam spojnik; ona putuje niz cijev i u točku gdje žice završavaju. Ako se ova mehanička energija ne upravlja, može uzrokovati da bakreni provodnici unutar vodnika puknu na terminalnom bloku, što dovodi do povremenih kvarova. Ovdje je olakšanje napona postaje kritična dizajnerska karakteristika. Fleksibilni konektor za vodove opremljeni integrisanim dršnicama za kablove ili spiralno zavojjenim metalnim crijevima apsorbuju fizičko kretanje pre nego što stigne do električnog završetka. Odvojivši kretanje vodika od osjetljivih žica, ove komponente čuvaju integritet električnog signala. Osim toga, ublažavanje napetosti sprečava da se čvrstina spoja povuče iz položaja pokretnim vodom. Ovakvo očuvanje pečata je od suštinskog značaja za održavanje zaštite životne sredine IP ili NEMA, koja drži vodu, prašinu i korozivne gasove van kućišta.

Važnost preciznog obrtnog momenta tokom montaže

Najbolje konstruisani konektor na svijetu će propasti ako je instaliran pogrešno. Jedini najkritičniji korak u instalaciji je postizanje ispravnog obrtnog momenta na zaključavanju matice. Ako je matica nedovoljno stisnuta, spojnica može da obezbedi privremenu električnu vezu, ali vibracijske sile će brzo smanjiti trenje i natjerati ga da se povuče. Naprotiv, previše stezanje je jednako opasno. Primenom pretjerane sile može se skinuti osjetljiva niti na kućištu konektor, trajno uništavajući sposobnost čvrstog zatvaranja. U teškim slučajevima, previše stezanje može da razbije metalni kućište, izlagajući unutrašnjost vlažnosti. Da bi se izbjegli ovi problemi, tehničari za instalaciju moraju koristiti kalibrirani ključ za obrtni moment postavljen prema preciznim specifikacijama proizvođača. To osigurava da se zavoj primjenjuje tačna količina pritiska koja je potrebna za pouzdan i dugotrajan spoj.

Čvrstoća pečata i pravilno poravnanje

Pored obrtnog momenta, integritet i poravnanost teskača su kritični. O-krugovi i kompresijske testere koji osiguravaju ekološki pečat moraju biti bez prljavštine, otpada i oštećenja pre nego što se komprimiraju. Jedna sitna mrlja pećine zarobljena ispod pečata stvara mikroskopski put za vlagu koja ulazi, što na kraju dovodi do korozije unutrašnjih kontakata. Ugao poravnanja je jednako kritičan. Ako je vodovica pričvršćena na spojnik pod malom uglom, stres savijanja se koncentriše na nitke, ubrzavajući rascjepanje od umorstva. Pri montaži treba koristiti čvrst alat za poravnanje kako bi se osigurao da je vod savršeno kvadratan sa površinom spoja.

Odgovaranje materijala za spojeve na okolinu

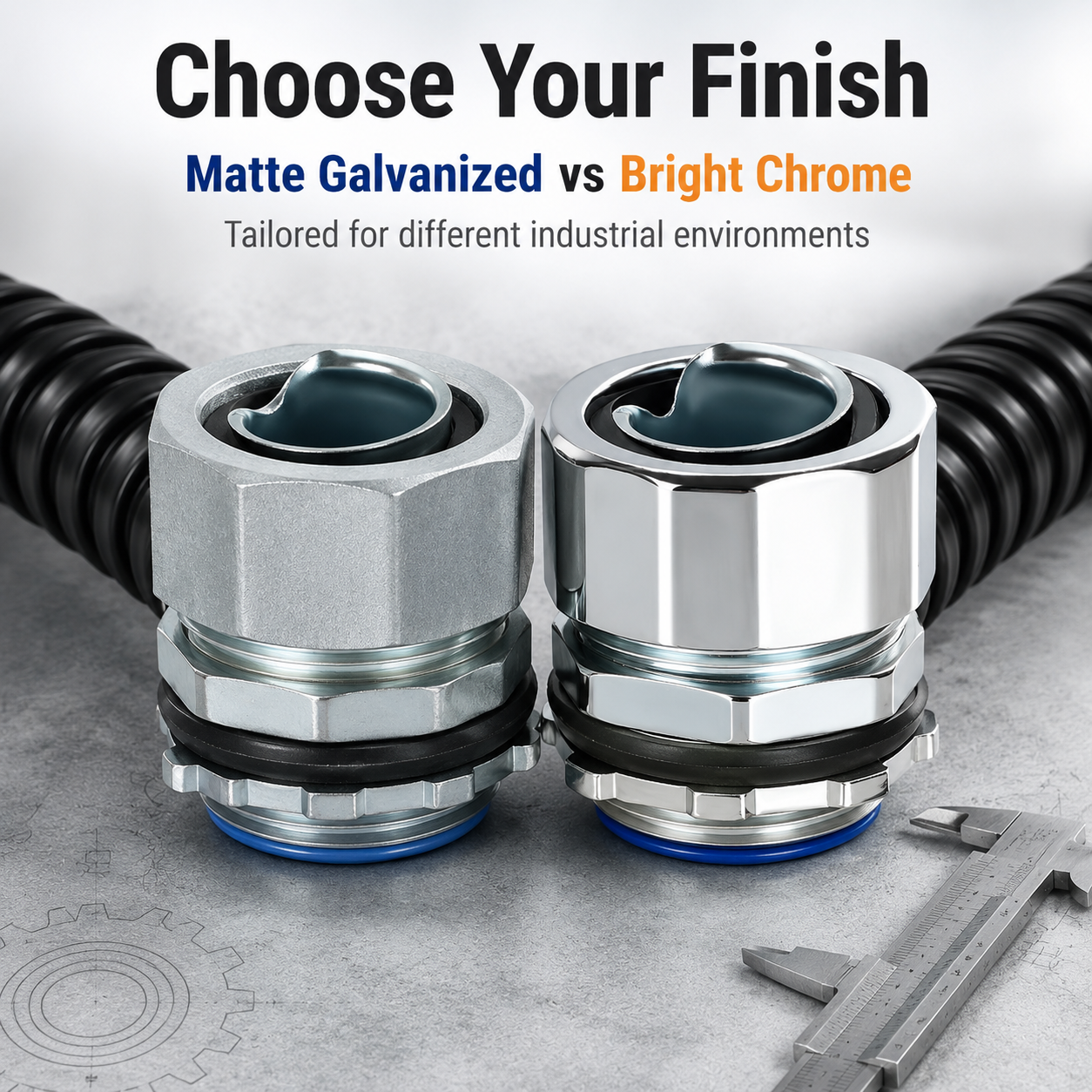

Materijal koji se koristi za izgradnju spoja mora biti pažljivo prilagođen okolini. Nehrđajući čelik, posebno 316 klase, je preferirani izbor za pomorske, obalne i hemijske obrade. Njegov visok sadržaj hroma i nikla pruža izuzetnu otpornost na koroziju izravno uzrokovanu solnim sprejem i hloridima. U zatvorenim poslovnim prostorima ili u malo vlažnim mestima, mesingeni konektor nudi ekonomično efikasno rešenje sa dobrom izdržljivost. Međutim, u okruženjima u kojima su prisutne jake kiseline, alkalne supstance ili rastvarači, bakar i čelik će se brzo korozirati. U ovim teškim uslovima, visokokvalitetni polimerni spojevi od najlona ili PVC-a često su superiorni izbor. Oni su hemijski inertni i neće se razgraditi kada budu izloženi agresivnim industrijskim sredstvima za čišćenje. Izbor pravog materijala nije samo o usklađenosti sa kodom, već o tome da osigura konektor da zadrži svoj mehanički grip i ekološki pečat decenijama.

Kako rigorozna proizvodnja osigurava dugoročnu pouzdanost

Na kraju, mehanička stabilnost spojnika za vodovod zavisi od kvaliteta proizvodnog procesa. Preciznost rezanja niti, tvrdoća metalne legure i konzistentnost površine sve to određuje kako će se spojnica ponašati pod stresom. Proizvođači koji rade u skladu sa priznatim sistemima upravljanja kvalitetom, kao što je ISO 9001, sprovode strogu sledljivost materijala i sprovode redovne testove povlačenja i provjeru obrtnog momenta na svojim proizvodnim linijama. Održavanjem stroge kontrole nad nabavkom sirove legure i CNC obradi, odgovorni dobavljači osiguravaju da svaki konektor isporučen iz fabrike ispunjava tačne dimenzijske tolerancije potrebne za savršeno uklanjanje. Za inženjera koji računa na svoj električni distribucijski sistem da radi neprekidno, nabavka konektorima od disciplinovanog, kvalitetno fokusiranog proizvođača pruža krajnju sigurnost u bezbednost i dugovječnost cijele instalacije.
